一、產品簡介
隨著高壓開關柜的廣泛使用及不斷發展，開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低，接觸狀態變得更差，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。使發熱發展成為過熱狀態，造成絕緣損壞，引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯鄰柜甚至會造成“火燒連營”的事故，擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷，但無法準確測量出觸頭的壓緊力。

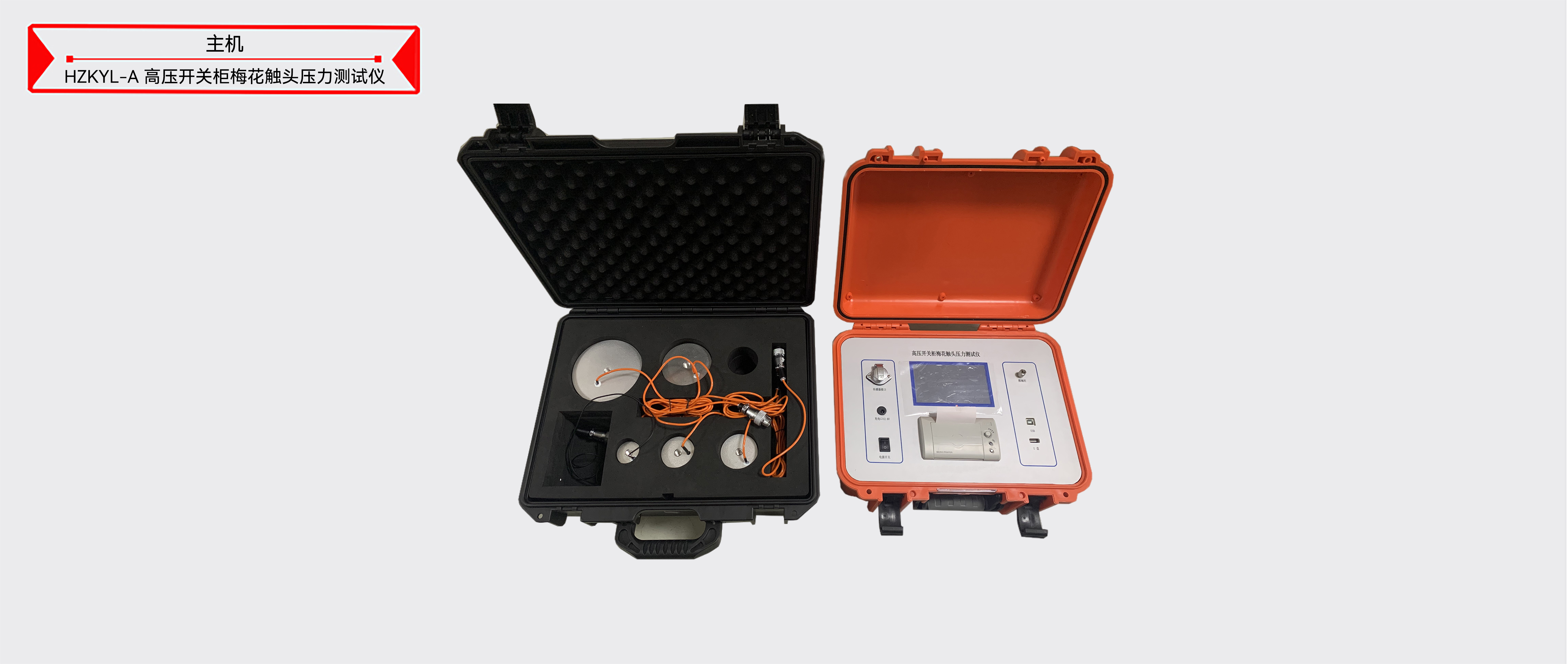

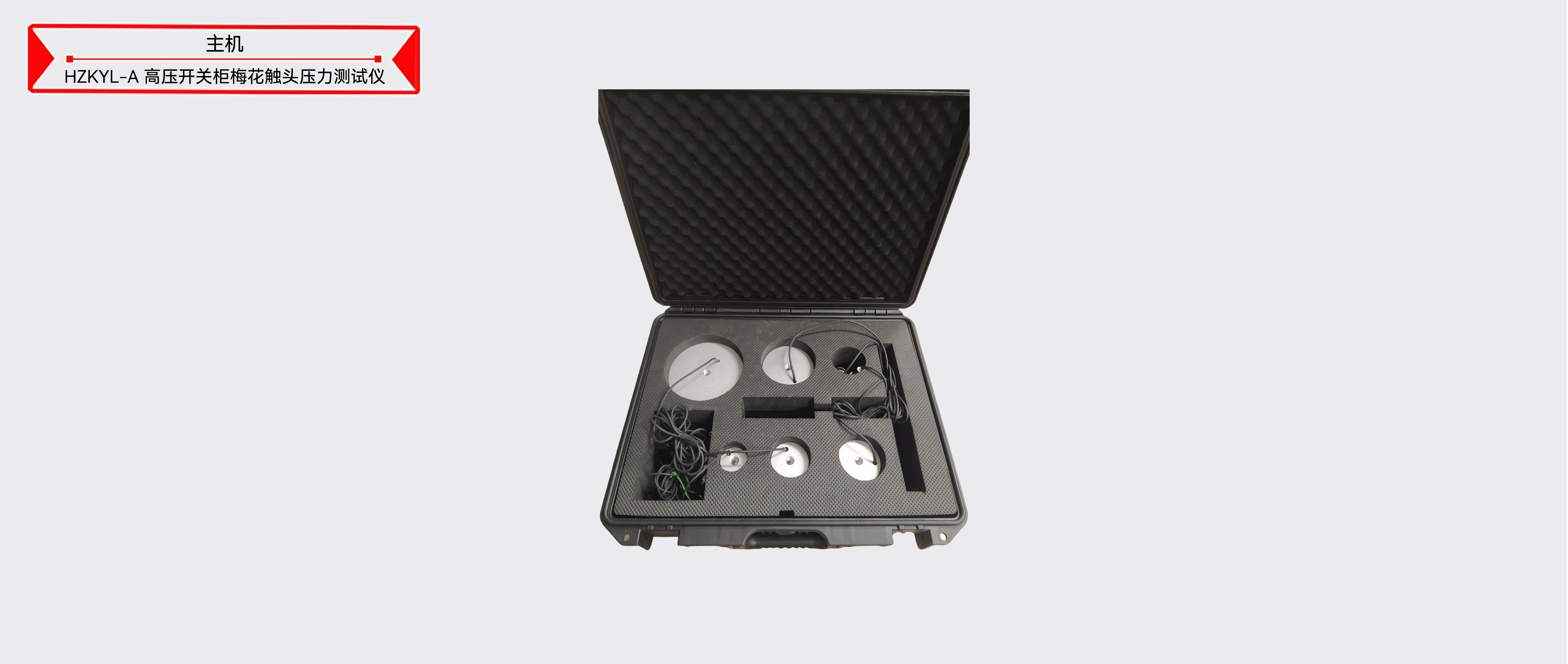

我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。

二、特點及主要功能
1）輕巧便攜，便攜式儀器，方便現場操作；
2）顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；
3）操作簡單，采用觸摸按鍵；
4）標定簡單，支持用戶自己標定置零復位傳感器；
5）精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；
6）具備聲音報警功能，報警閾值可設置；
7）支持多單位顯示，測量單位支持“N”、“kg”；
8）具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；
9）內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；
10）內置高精度實時時鐘功能：可進行日期及時間校準；
11）儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；\

2.1主要功能

1. 壓力測量功能
   1. 支持多種規格梅花觸頭的壓力的測量。
2. 液晶顯示功能
   1. 支持測量結果數值顯示，可以通過按鍵進行界面切換。
3. 觸摸按鍵設置功能
   1. 具有參數設置、傳感器標定置零、報警設置、系統設置等功能。
   2. 各項設置參數均可通過屏幕查看。
4. 存儲記錄功能
   1. 測量數據值記錄
   2. 以FAT32文件格式存儲
5. 標定功能
   1. 支持用戶標定置零功能
6. 報警功能
   1. 當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；
7. 時鐘功能
   1. 內置高精度實時時鐘功能，可進行日期及時間校準
8. 數據上傳功能
   1. 具備U盤接口，支持測量數據拷貝到上位機。
9. 電源管理功能
   1. 電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能


三、技術指標

1. 測量范圍：
   1. 壓力范圍：≤1000N
   2. 測量直徑：35mm～109mm 大于109mm（可定制）

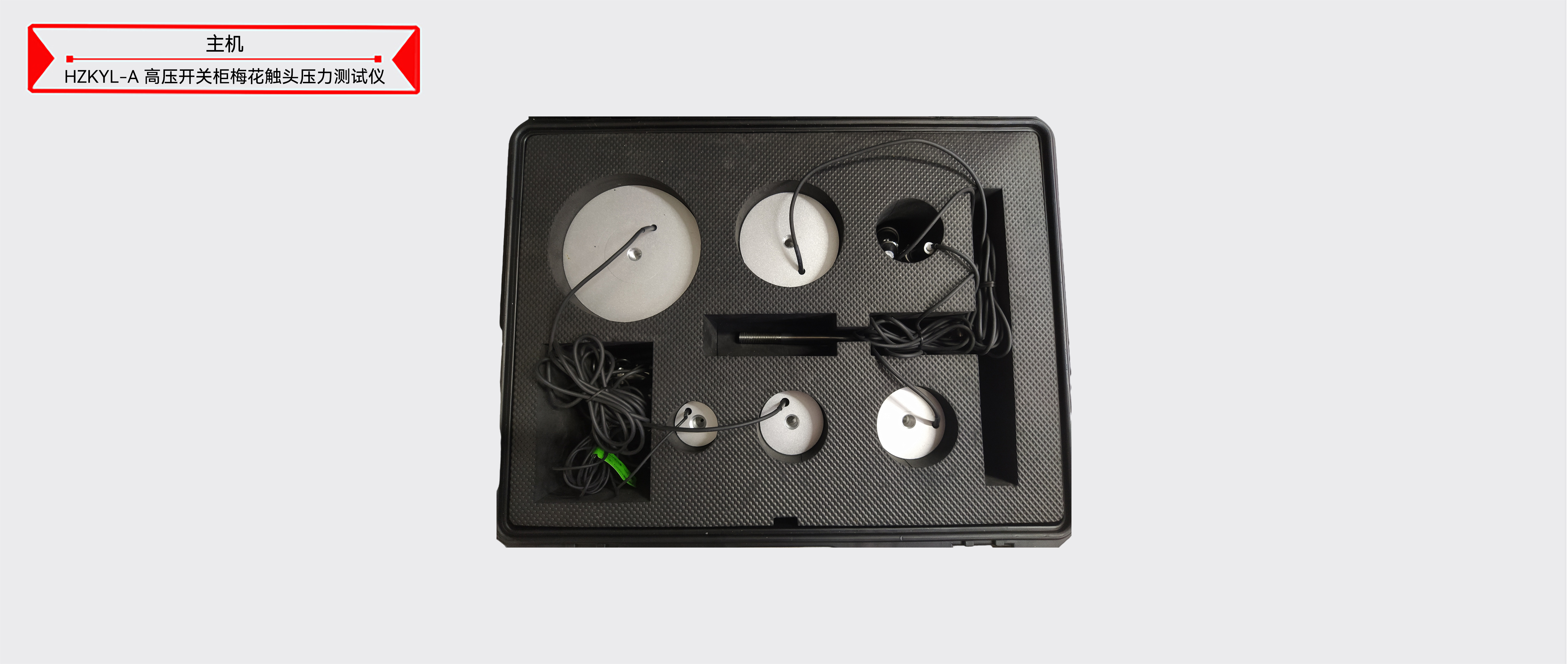

   3. 支持觸頭型號：400A、630A、1250A、1600A、2000A以及3150A、4000A
2. 測量誤差度：≤1％
3. 測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.

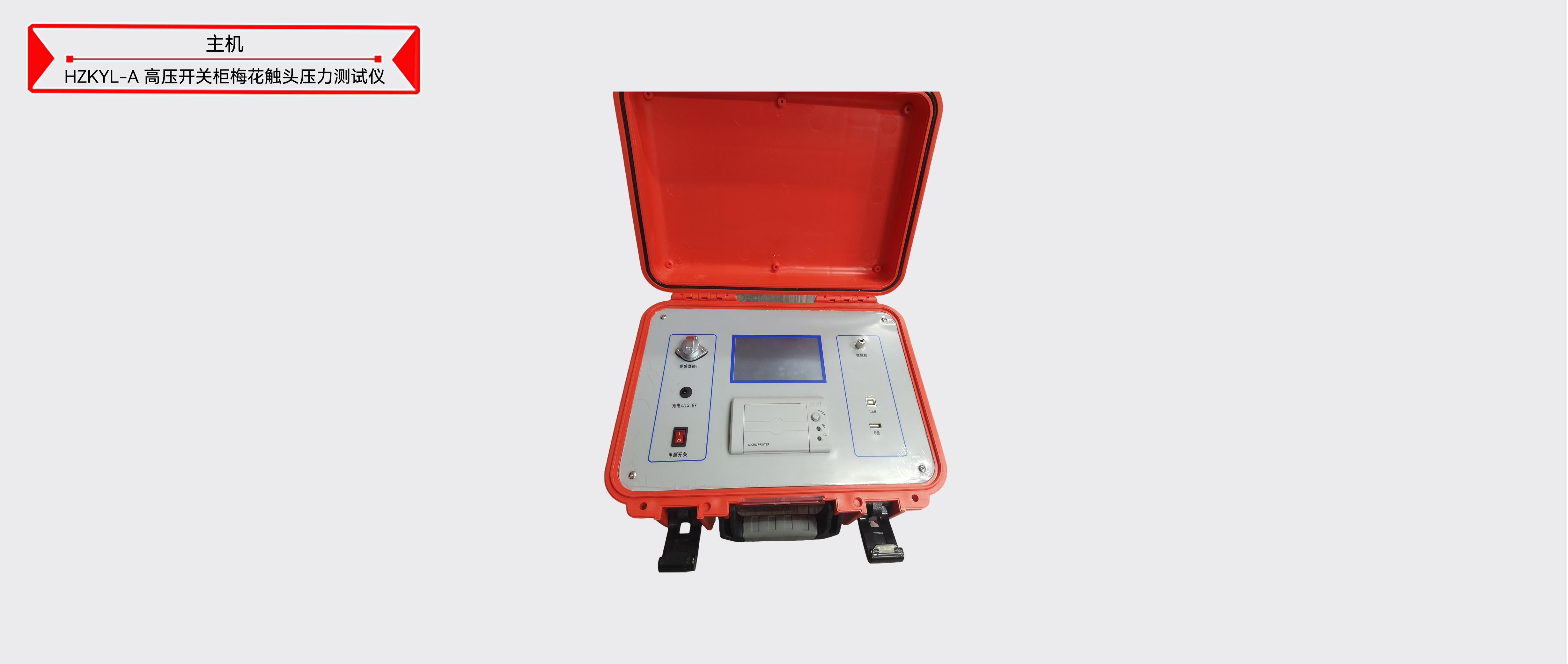

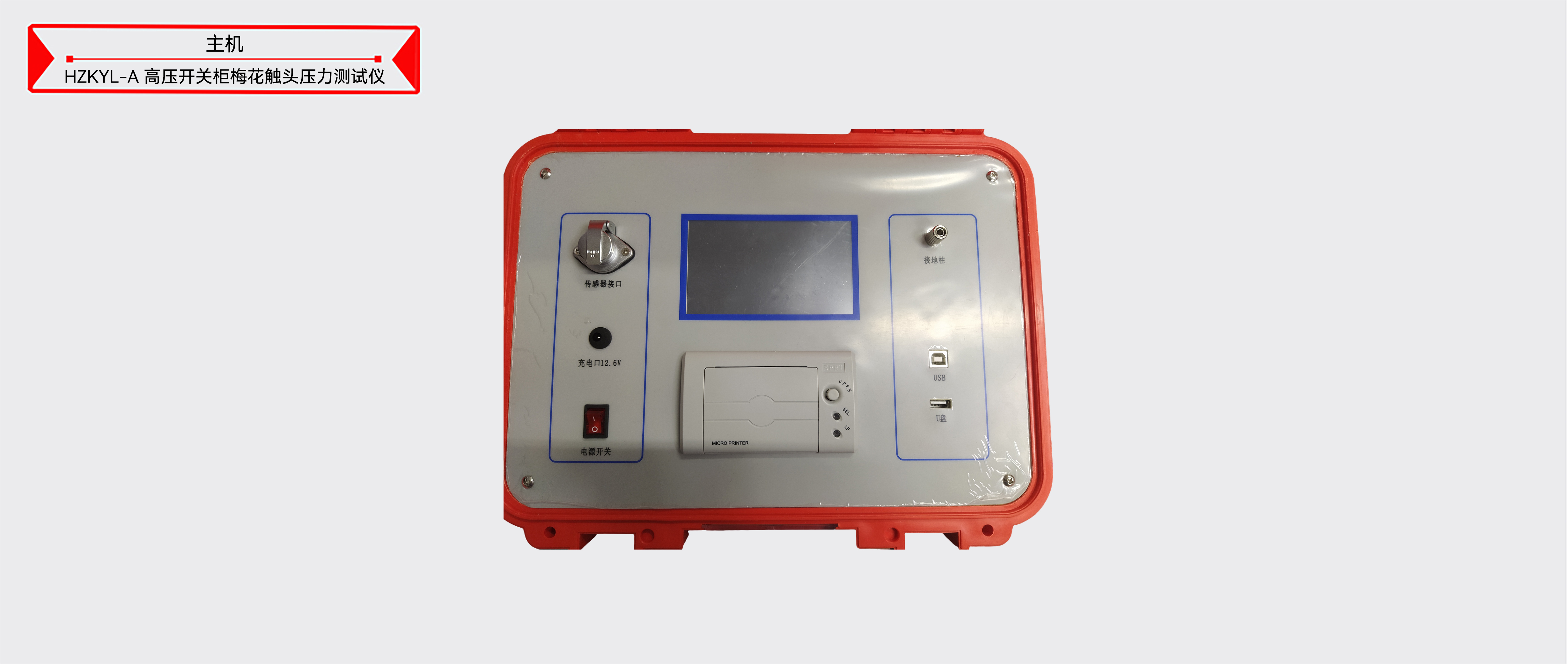

4. 采用5寸彩色液晶屏。
5. 按鍵采用4線電阻觸摸。
6. 采用內置TF卡存儲海量的數據，文件以FAT32格式存儲
7. 用戶可以一鍵置零操作。
8. 報警功能設置范圍0-1000N
9. 時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；
10. 內置電源工作時間：≥6小時
11. 充電口電壓：12.6V
