一、產品簡介
HZDW-II數字式大型地網接地電阻測試儀又名工頻接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表。它采用了新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理機技術，滿足二線、三線、四線測試阻抗要求，同時可以測量土壤電阻率，跨步電壓，分布電勢，接觸電壓、電流相角等參數。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等，符合電力變電站和防雷裝置檢測儀器標準。儀表測試精準、快速、簡捷、穩定可靠等特點。
本測試儀輸出最高開路電壓可達400V，最大短路電流可達5A。微處理器控制和自動雙頻技術能在強干擾狀態下準確測量計算出50Hz工頻狀態下的接地阻抗值，大屏顯示一目了然。同時存儲100組數據，電阻測量范圍：0.030Ω～2000Ω?？赏ㄟ^熱敏打印機打印出測量數據。

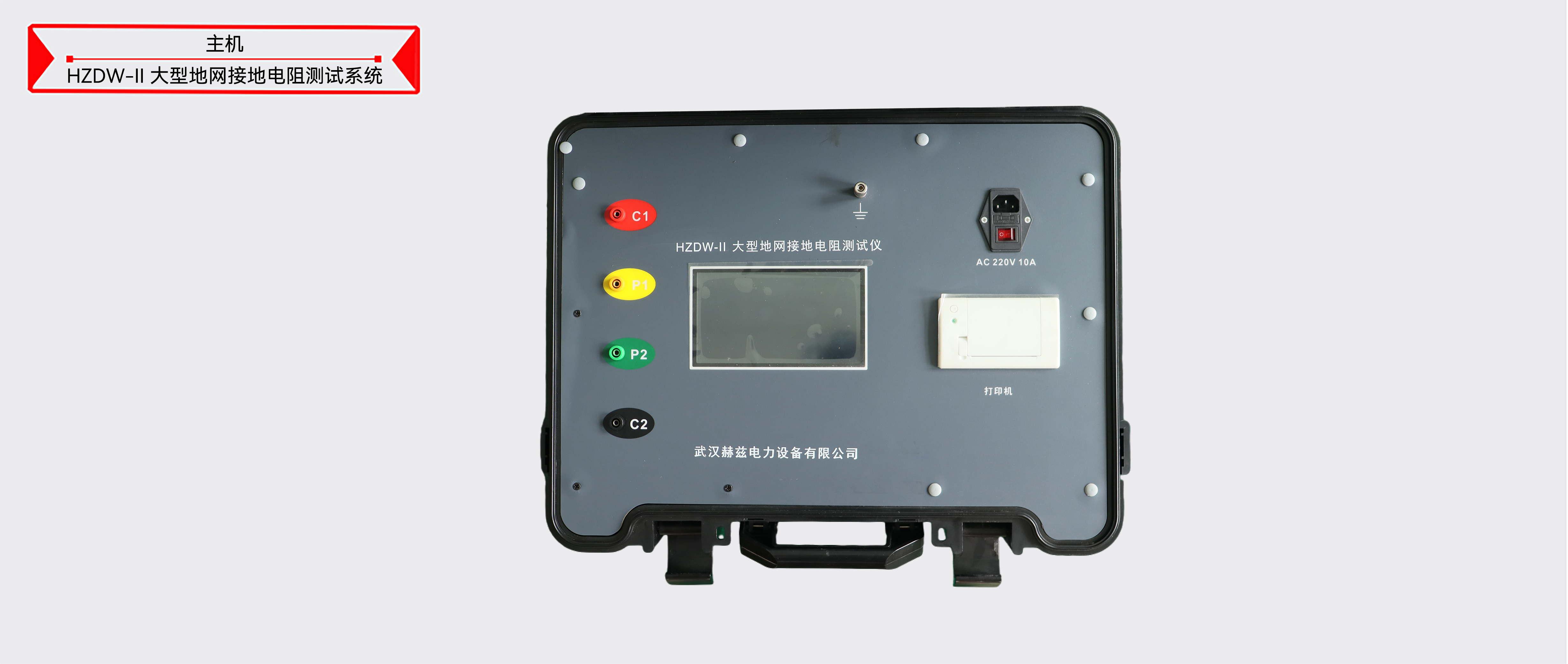

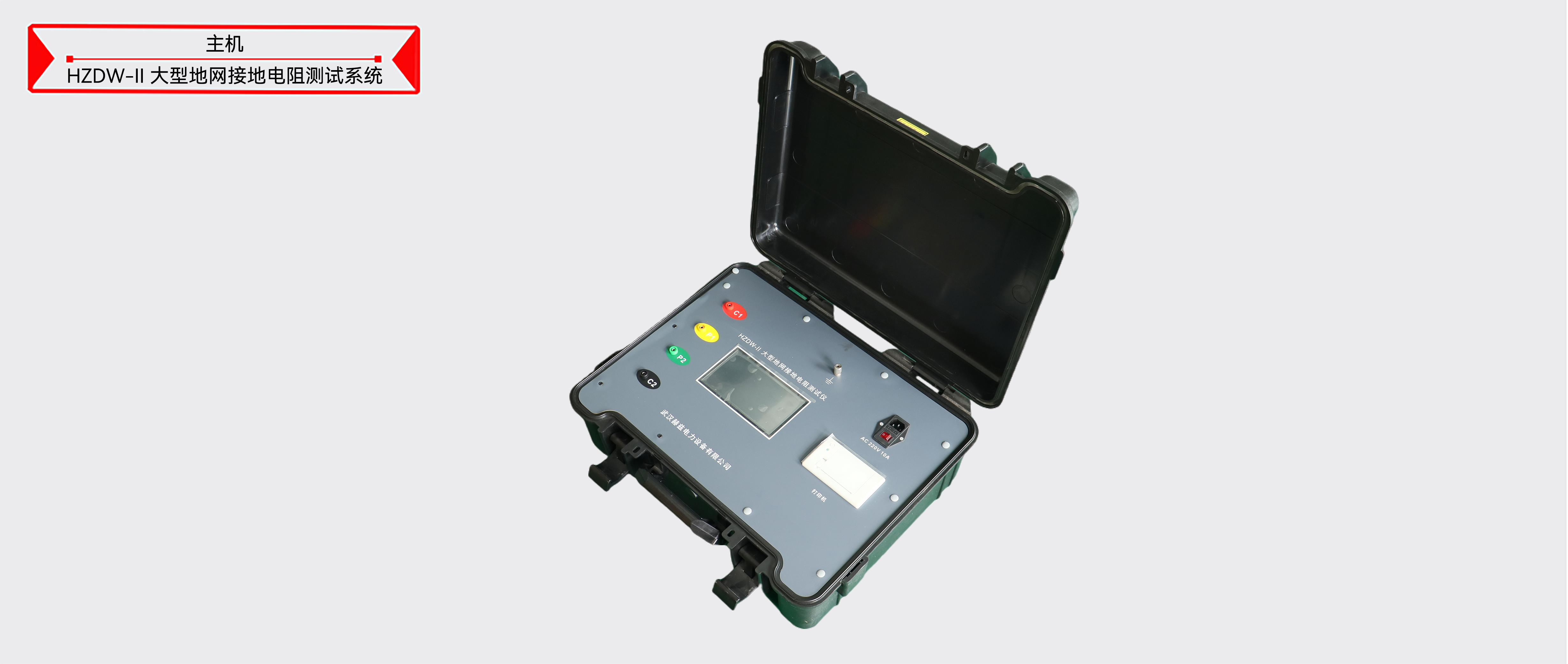

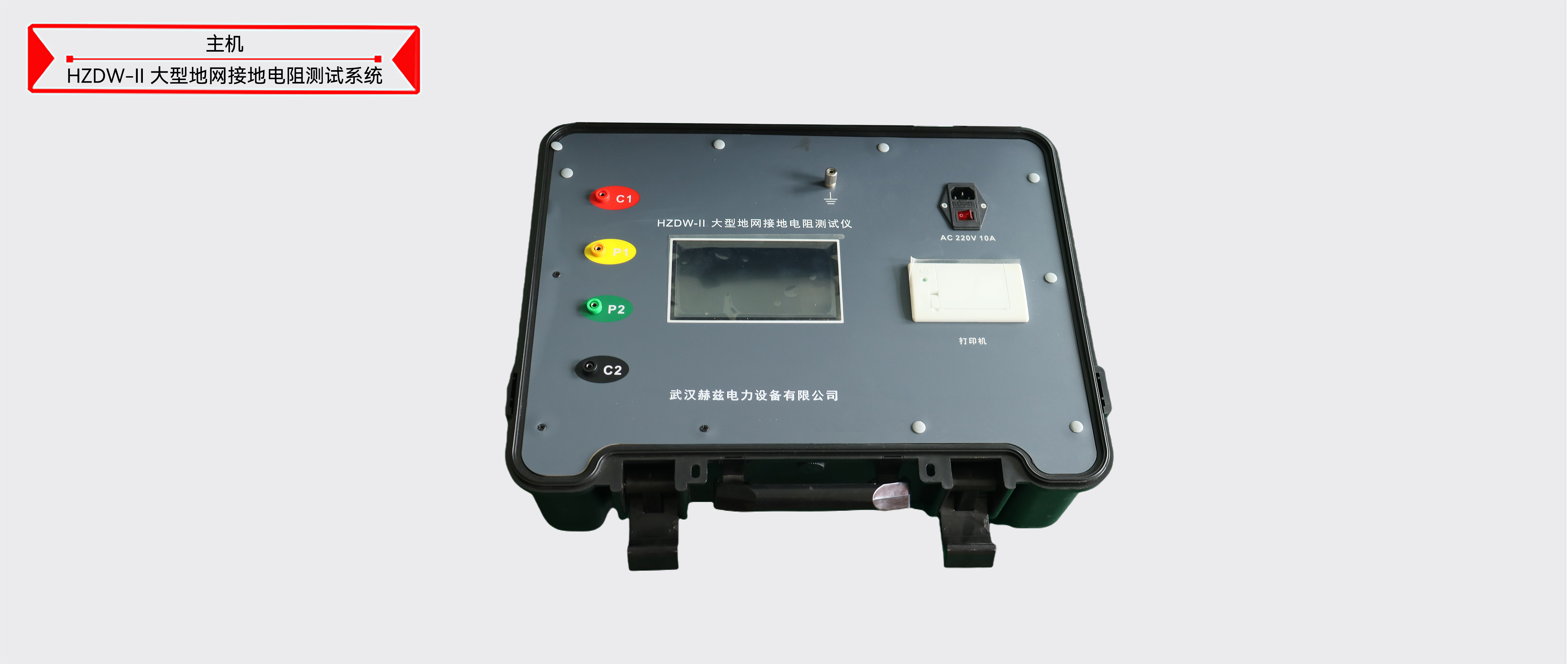

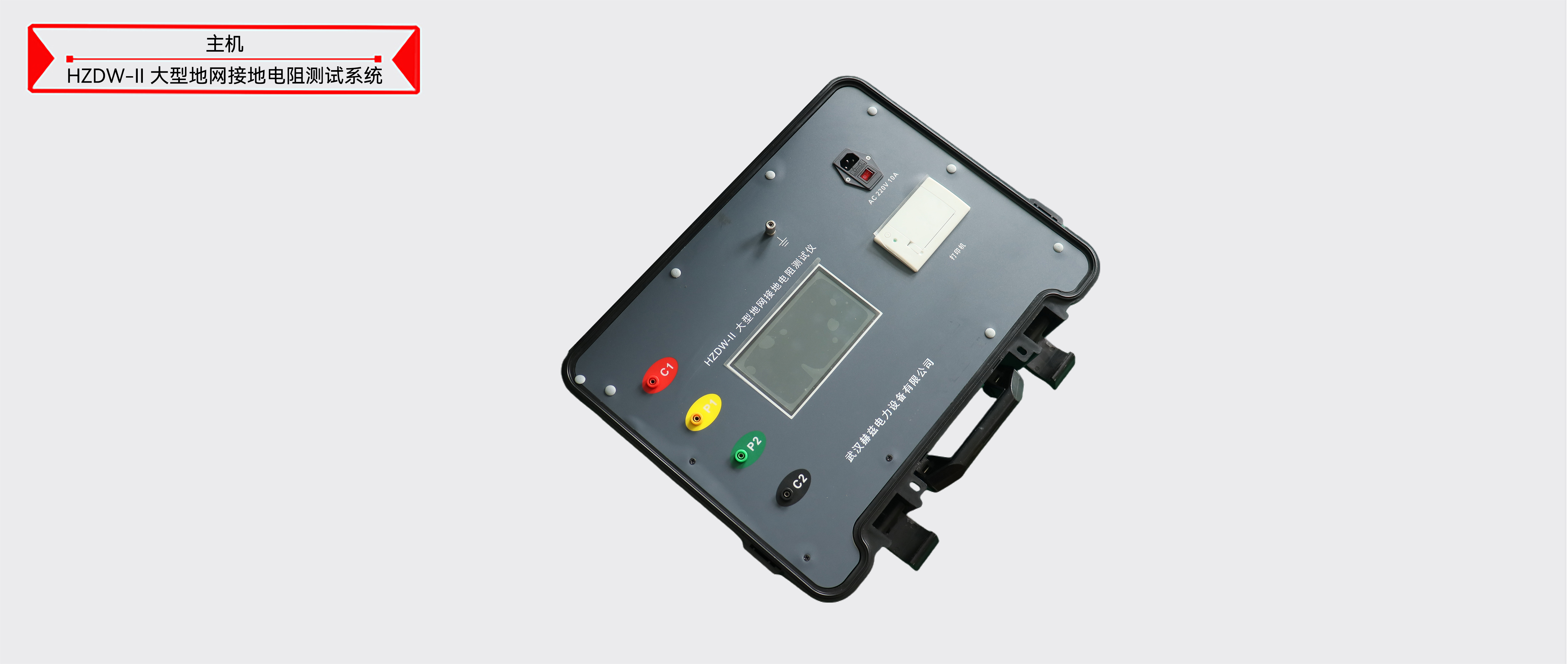

HZDW-II數字式大型地網接地電阻測試儀由主機、測試線、接地棒等組成，具有歷史數據讀取、查閱、保存、打印等功能。
二、技術參數

功    能	接地電阻測量、土壤電阻率測量，跨步電壓測量，分布電勢測量，接觸電壓測量
接地電阻量程	0.030~2.000Ω    誤差：±2%rdg±5dgt
	0~20.00Ω        誤差：±2%rdg±5dgt
	0~200.0Ω        誤差：±2%rdg±5dgt
	0~2000Ω        誤差：±2%rdg±5dgt
接地電阻分辨率	0.001Ω
額定測量功率	2000W
抗干擾能力	抗工頻50Hz電壓50V
基準條件	23℃±5℃，70%rh以下   (輔助接地電阻20Ω±10%，對地電壓＜10V)
電    源	AC 220V 10A (50Hz)
背    光	可調節背光亮度
測量方式	四線測試、三線測試、兩線測試
測量方法	接地阻抗：額定電流法，
短路測試電流	1A、2A、3A、4A、5A(5檔設置)
土壤電阻率電極間距范圍	可設定1m～100m
測試頻率	45Hz、55Hz、自動雙頻可選
短路最大電流	AC  5A±10% 正弦波
空載最大電壓	AC  400V±10% 正弦波
顯示模式	7寸觸控彩屏
觸  屏	是
測量指示	測量進度顯示，測量提示動畫顯示
儀表尺寸	長寬高：540mm×440mm×210mm
標準測試線長	紅色15m，黑色15m，黃色10m，綠色10m，黃色1.5m，綠色1.5m各1條
輔助接地棒	800mm 2根200mm 2根
測量時間	接地阻抗：約1分鐘/次
打印	內置熱敏打印機
打印紙規格	57*40mm
數據存儲	100組，“保存成功!”存儲指示，顯示“保存失敗,空間已滿!”字符表示存儲已滿
數據查閱	有
溢出顯示	超量程溢出功能：“OL”符號顯示
自動關機	無
功   耗	待機: <110W
	測量：2000W
質    量	儀表：27 kg
	測試線、輔助接地棒、儀表袋：5.5kg
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
絕緣電阻	10MΩ以上(電路與外殼之間500V)
耐    壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61010-4-3，無線頻率電磁場≤1V/m
適合安規	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
